Шпильки двухсторонние для фланцевых соединений

DIN	2509, 2510
ГОСТ	22042

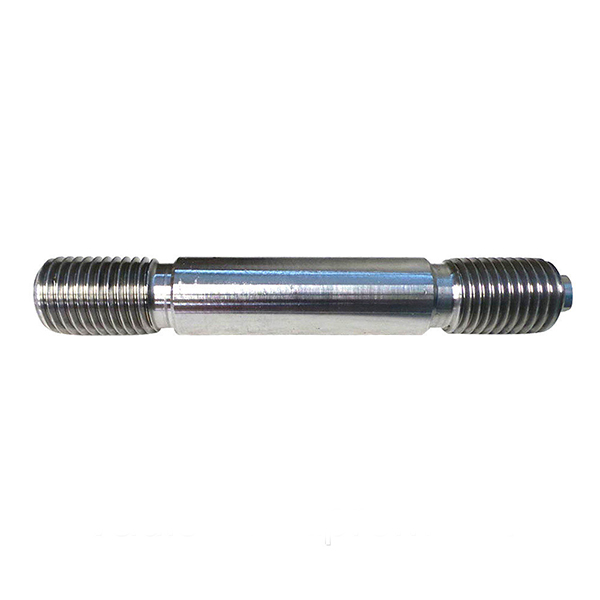

Шпилька стандарта DIN 2509 для фланцевых соединений производится из стали.

Category: Шпильки

Description

Параметры шпильки	Номинальный диаметр резьбы d
Параметры шпильки	М12	М16	М20	М24	М27	М30	M33	M36	M39	М42	М45	М48	М52	М56	М64	М72	М80	М90	М100
Шаг резьбы, P	1,75	2	2,5	3	3	3,5	3,5	4	4	4,5	4,5	5	5	5,5	6	—	—	—	—
b, не менее	21	25	30	36	38	42	44	50	52	57	58	64	68	73	82	89	95	103	111
ds, не более	12	16	20	24	27	30	33	36	39	42	45	48	52	56	64	72	80	90	100
dp, не более	8	12	14	14	18	18	25	25	28	28	32	32	36	36	42	50	50	50	50
s, не более	7	10	11	11	13	13	22	22	24	24	27	27	30	32	36	41	41	41	41
z	4	5	6	6	6	6	9	9	10	10	11	11	12	13	14	15	15	15	15

Все параметры в таблицах указаны в мм.
